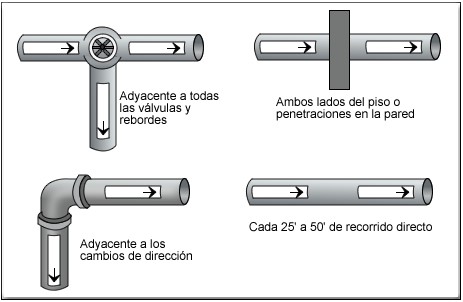

La ubicación y tamaño de la identificación se hará de acuerdo con las siguientes normas

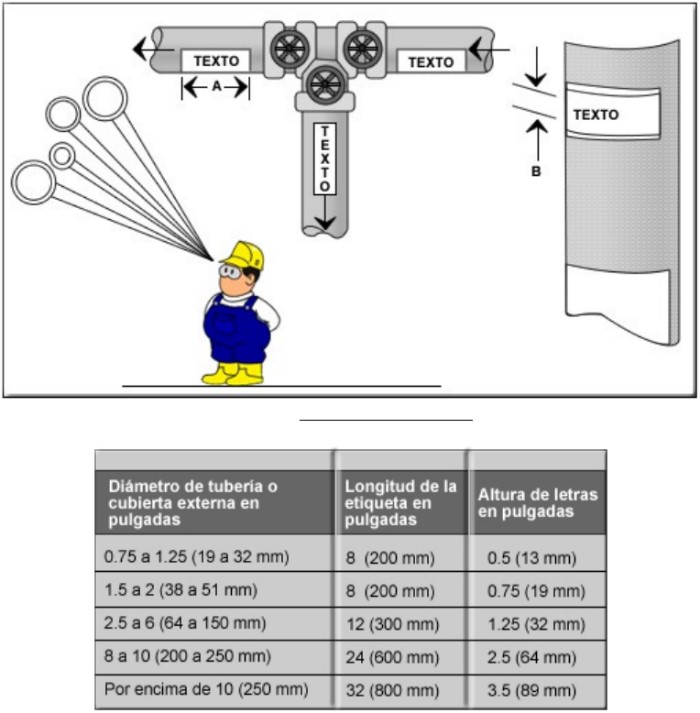

1. El tamaño o altura de la letra puede variar desde los 10 hasta los 90 mm. según el diámetro del tubo.
2. Si es una tubería de menos de ¾ de pulgadas la marcación se hace de la siguiente manera, fijando un aviso externo indicando su contenido y dirección.
3. La leyenda debe de ser visible para todos los trabajadores, sin importar su ubicación (a nivel del piso, o por encima de las cabezas).
4. Si el tubo está ubicado a nivel superior de la cabeza de los trabajadores, la leyenda debe quedar por debajo del plano medio horizontal del tubo.
5. Se incluirá también el sentido de flujo, el cual debe de ser indicado por medio de una flecha de color negro.
6. Si se da el caso de una empresa que maneja varios fluidos, que son de las mismas características y utilizan el mismo código de color, se podrá establecer el uso de otro código de colores, siempre y cuando estén muy bien identificados y que los trabajadores conozcan por completo la nomenclatura.
