TUBERÍA DE AGUA EN DIFERENTES ESTADOS
El proceso que tiene lugar cuando se elabora, envasa, manipula, transporta o se hace uso, de algún gas que circule bien sea por una tubería o se encuentre en forma de un gas comprimido; requiere del cumplimiento de una normativa muy estricta que evita que se convierta en un generador de accidentes, no solo a nivel industrial, sino también en el hogar. La identificación del fluido que circula por una tubería se debe realizar pintando la tubería del color correspondiente según lo establece la norma, especificando la naturaleza del producto. Cuando no sea posible pintar la totalidad de la tubería, se deben pintar las proximidades de las válvulas, juntas, empalmes, derivaciones, etc. también se podrá hacer uso de bandas de color, las cuales deben ser de un tamaño entre 5 a 10 centímetros de ancho.
Existen diversos códigos de colores diseñados para identificar los fluidos (líquidos y gaseosos) transportados, algunos de ellos como el creado por la American Standard Association (A.S.A.) el cual fue adoptado por el Estatuto de Seguridad Colombiano, según la Resolución 2400 de 1979 del Ministerio de Trabajo y Seguridad Social. Este código, recomienda utilizar los siguientes colores de acuerdo con los productos, de esta manera:
La Norma Técnica Colombiana NTC 3458 Higiene y seguridad. Identificación de tuberías y servicios. También reglamenta los colores para la identificación de las tuberías que transportan fluidos en instalaciones terrestres y en navíos, de la siguiente manera.

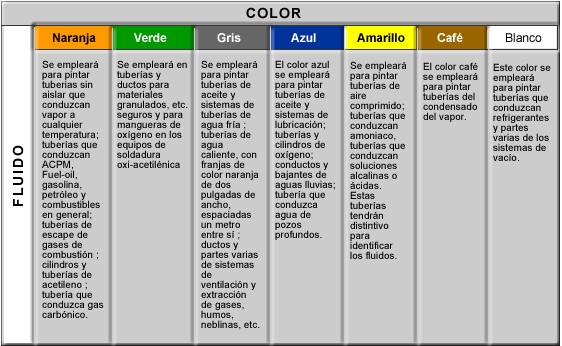

Código de colores de identificación para tuberías
Adicionalmente para la señalización se toma en cuenta el estado del fluido, veamos dos ejemplos, el primero corresponde a aire comprimido, el cual utiliza la combinación azul con letras blancas, pero según el estado se le adiciona un anillo que permita su correcta identificación. El segundo ejemplo sería de agua la cual utilizaría el color verde para identificar la tubería, pero llevaría un anillo de diferentes colores según su estado.
Color de la tubería de aire en diferentes estados
Color de la tubería de aire en diferentes estados
Adicional al código de colores que se utiliza para identificar cada tubería según el fluido que contiene, se hace uso de una tarjeta de identificación, la cual incluirá el nombre del material transportado en cada tubo, si se desea puede usarse abreviaciones del nombre del material o la fórmula química, también se puede incluir el dato de temperatura y presión.
